Convair PCB9001 Leiterplatte für 87161 und NL4MPXX

Convair Electronics PCB9001 für TUFF87160 NL4MPXX Speakon-Stecker

Haben Sie es satt, Zeit mit dem Verdrahten von Speakon-Steckern zu verschwenden?

Uns ging es genauso...

Deshalb haben wir diese praktische kleine Leiterplatte entwickelt, mit der Sie schnell und einfach alle Pins eines Neutrik NL4MP-Paares miteinander verbinden können – wahlweise durch die Montage eines 4-poligen Schraubklemmenblocks oder durch direktes Auflöten von 2,5-mm-Drähten auf die Leiterplatte. Je nach Werkzeugausstattung schätzen wir, dass sich die Montagezeit für eine Speakon-Platte dadurch auf unter 2 Minuten verkürzen lässt, während das Abisolieren von Verbindungsdrähten und das direkte Löten in der Regel bis zu 10–15 Minuten in Anspruch nimmt – eine ENORME Zeitersparnis, wenn Sie Lautsprecher in größeren Stückzahlen bauen.

Sie können die Drähte mit einem Kabelbinder in einem oder beiden der in die Leiterplatte eingeschnittenen Schlitze befestigen.

Der Preis gilt pro Leiterplatte – auf dem Bild sind zwei zu sehen, um Vorder- und Rückseite zu zeigen.

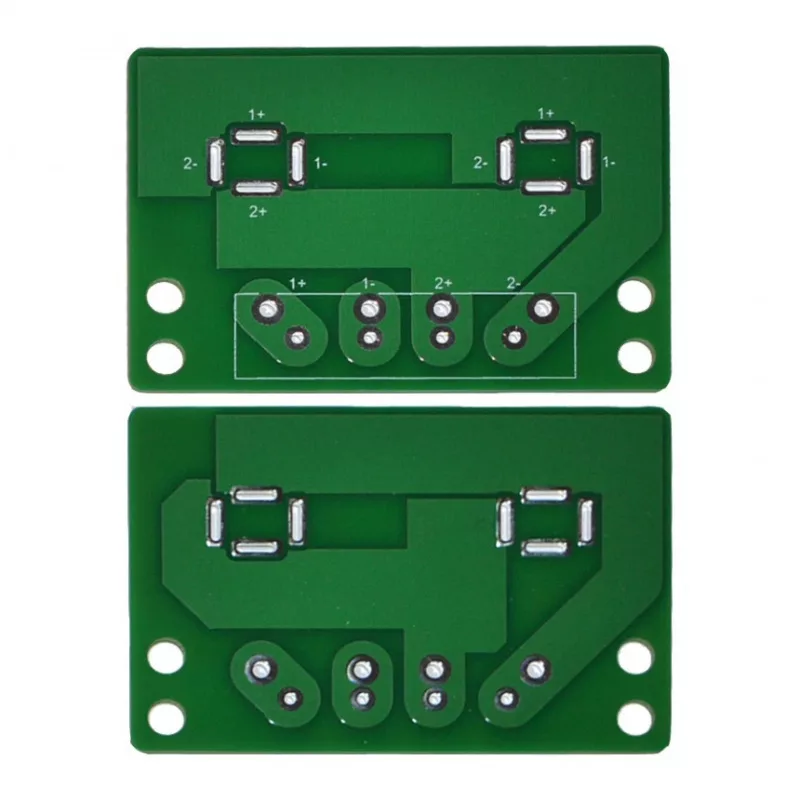

Das erste Bild zeigt beide Seiten der Leiterplatte – es handelt sich um eine doppelseitige Leiterplatte, und auf der Seite mit dem weißen Siebdruck ragen die Stifte des Speakon-Steckers durch. Beim Löten sollten Sie die Pin-Kennzeichnung auf der Leiterplatte erkennen können.

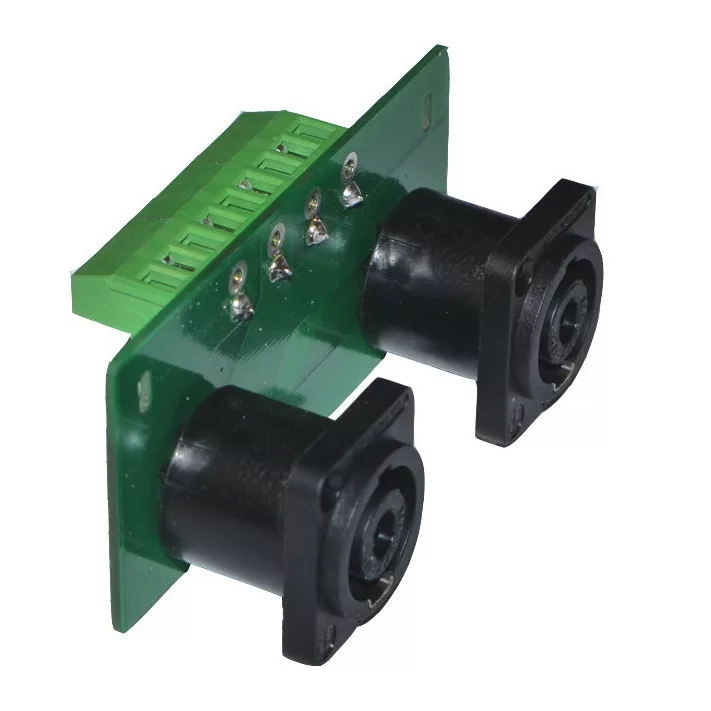

Das zweite Bild dient zur Veranschaulichung einer fertigen Konfiguration – Klemmenblöcke und Speakon-Stecker SIND NICHT IM LIEFERUMFANG ENTHALTEN und müssen separat erworben werden. Außerdem gibt es zwei Sätze Lötpads, die für Kabelquerschnitte von bis zu 2,5 mm² geeignet sind.

Das dritte Bild zeigt die komplette Baugruppe mit den Speakon-Buchsen, die mithilfe von M3-Muttern und -Schrauben auf einer Einbauplatte montiert sind. Für eine sichere und schnelle Montage wird das Neutrik MFD-Montagezubehör dringend empfohlen.

Der Abstand zwischen den Anschlüssen auf dieser Leiterplatte ist so ausgelegt, dass er perfekt zu unserer Doppel-Speakon-Einbauplatte passt: TUFF87160 – Große versenkte Stahl-Anschlussplatte für 2 x Speakon

Alternativ können Sie diese auch auf Ihren eigenen Schalttafeln verwenden, wobei der Abstand zwischen den Speakon-Anschlüssen 40 mm beträgt.

Abstand zwischen den Speakon-Mittelpunkten: 40 mm
Kupferdicke: 2,8 mil (0,0711 mm)
Durchschnittliche Leiterbahnbreite zwischen den Pins: 12 mm

Die Leiterbahnen zwischen den Pins weisen eine große Oberfläche auf und haben über die kurze Strecke einen SEHR geringen Widerstand, der auf etwa 0,001 Ohm berechnet wird (er ist so gering, dass wir ihn physikalisch nicht messen können).

Strombelastbarkeit von über 25 Ampere.
