Convair PCB9006 Leiterplatte für NL8MPRXX und 67156

PCB9006 NL8-Leiterplatte für 2 x NL8MPRXX-Speakon-Anschlüsse und 67156

Haben Sie es satt, Zeit mit dem Verdrahten von Speakon-Anschlüssen zu verschwenden?

Uns ging es genauso...

Deshalb haben wir diese praktische kleine Leiterplatte entwickelt, mit der Sie schnell und einfach alle Pins eines Neutrik NL8MPRXX-Paares miteinander verbinden können – wahlweise durch die Montage von Schraubklemmenblöcken oder durch direktes Auflöten von 2,5-mm-Drähten auf die Leiterplatte. Dadurch lässt sich die Montagezeit eines Speakon-Panels erheblich verkürzen, verglichen mit dem Abisolieren von Verbindungsdrähten und dem direkten Auflöten an die Speakon-Buchsen.

Der Preis gilt pro Leiterplatte – auf dem Bild sind zwei zu sehen, um Vorder- und Rückseite zu zeigen. Speakon-Stecker und -Buchsen sind nicht im Lieferumfang enthalten.

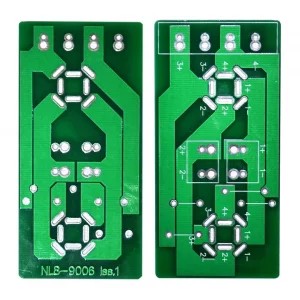

Das erste Bild zeigt beide Seiten der Leiterplatte – es handelt sich um eine doppelseitige Leiterplatte, und auf der Seite mit dem weißen Siebdruck werden die Stifte des Speakon-Steckers durchgesteckt. Beim Löten sollten Sie die Pin-Kennzeichnung auf der Leiterplatte erkennen können.

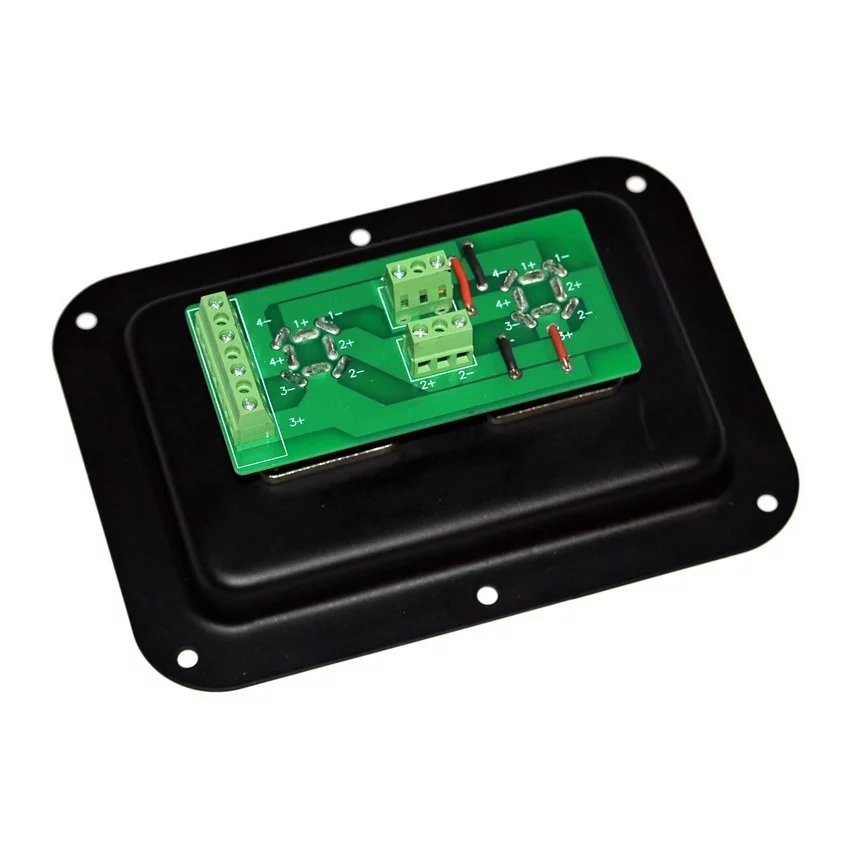

Das zweite Bild dient zur Veranschaulichung einer fertigen Konfiguration – Klemmenblöcke und Speakon-Stecker SIND NICHT IM LIEFERUMFANG ENTHALTEN und müssen separat erworben werden. Es gibt 4 Drahtbrücken, die auf die Platine gelötet werden müssen, um den Stromkreis zu schließen. Die Positionen entnehmen Sie bitte Bild 2.

Es sind Lötpads vorhanden, die für Drähte mit einem Querschnitt von bis zu 2,5 mm² geeignet sind.

Der Abstand zwischen den Anschlüssen auf dieser Leiterplatte ist so ausgelegt, dass er perfekt zu unserer Twin-Speakon-Halterung passt: TUFRCONDNLT4L – Große Halterung für 2 x Neutrik-Buchsen der G-Serie Der Abstand beträgt 60 mm von Mitte zu Mitte des NL8-Steckers – ebenfalls erhältlich als montagefertiger Bausatz mit allen erforderlichen Komponenten oder als vollständig fertiggestellte, vollständig gelötete, einbaufertige Unterbaugruppe.
